返回产品列表ZS-6418A全自动天地盖制盒机(视觉机械手定位)
<b>ZS-6418A</b>全自动天地盖制盒机(视觉机械手定位)

产品特点

ZS-6418A全自动天地盖制盒机采用精密飞达头送纸上糊机、吸板式四角贴角机、视觉成像机械手精确定位系统、凸轮伺服成型机,定位精度更高,适用于高品质要求盒子的生产。



1.自动化程度高,极大节省人力并提高生产效率;

2.PLC及触摸屏人机控制系统,操作简单易学;

3.带分纸机构精密飞达头送纸,确保送纸快速稳定;

4.自动升降纸台,上料方便快捷;

5.胶桶带搅拌、定时加热及恒温功能;

6.视觉机械手定位,定位精度更高(± 0.1mm);

7.换版简单快速;

8.自动抱、取盒机械手,避免面纸拖花;

9.伺服控制折入成型,各机头可独立动作,适用于不同盒型。



产品应用

广泛应用于礼品盒、月饼盒、手机盒、鞋盒、手表盒、首饰盒、化妆品盒、茶叶盒、酒包装盒、医药包装盒

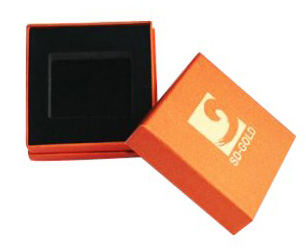

首饰盒首饰盒

手机盒手机盒

茶叶盒茶叶盒

月饼盒月饼盒

礼品盒礼品盒

产品参数


型号ModelZS-6418

面纸尺寸

Paper size
最窄A min95mm
最宽A max610mm
最短B min180mm
最长B max920mm
厚度T180-300g/m2
纸板尺寸

Paperboard size

最宽C max580mm
最长D max

920mm

厚度T2

1-4mm

成品纸盒尺寸
Finished box size(W*L*H)
最小L min100mm
最大L max600mm
最窄W min60mm
最宽W max400mm
最矮H min12mm
最高H max120mm

折入纸边尺寸

Turn-in paper size
最短R min15mm
最深R max90mm

耳朵对搭尺寸

Ear cross ear folding size
最长L max120mm

定位精度

Positioning accuracy
 ± 0.1mm

生产速度

Production speed

一次成型

1  time forming
25-30pcs/min

二次成型

2  times forming
20-25pcs/min

三次成型

3  times forming
18-23pcs/min

四次成型

4  times forming
15-20pcs/min

空压机

Air pressure
 0.6-0.8Mpa

电源

Power supply
 380V/50Hz

总功率

Total power
 15kw

机器重量

Machine weight
 5800kg

整机尺寸

Machine dimension
 L6600×W4500×H3200mm
